详解电熨斗零部件建模

经验技巧 2014-07-17 15:32:53 4928
返回

       在《三维CAD速成教程:详解电熨斗曲面建模》的教程中,小编已经跟大家分享了电熨斗外型主体部分的曲面建模技巧。接下来,小编将以中望3D为示例软件,通过分享电熨斗细节零部件的三维CAD设计过程,帮助正在学习3D设计的朋友们,能够更加全面地了解三维CAD软件基本功能应用。有兴趣的朋友可以到中望3D技术论坛免费下载电熨斗三维CAD图纸(https://www.zwsoft.cn/),接下来将为大家说明电熨斗细节部分的建模过程。

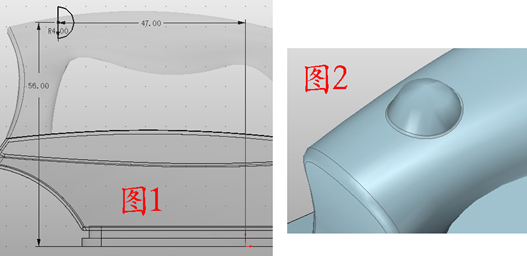

       1、在XZ面插入草图1,绘制半径为4的半圆,如图1,点击旋转——加运算,轮廓为草图1,轴为半圆的直径,起始和结束角度分别为0和360度,对相交边缘做圆角处理,如图2。

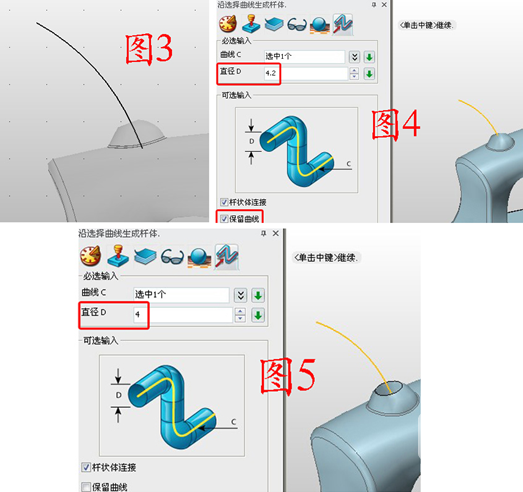

       2、在XZ面插入草图2,绘制图3所示的曲线,点击杆状扫掠,曲线选择草图2,直径为4.2,注意,在“保留曲线”前打勾,如图4。点击组合——减运算,把扫掠后的圆柱减去,形成孔洞,再次点击杆状扫掠,曲线选择草图2,这次直径为4,将“保留曲线”前的勾取消,如图5。形成电线从孔里伸出的效果。

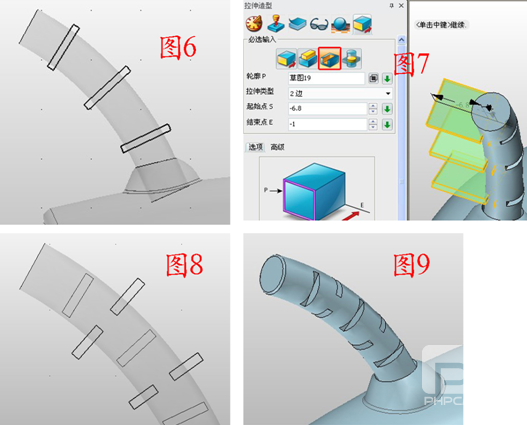

       3、在YZ面插入草图3,绘制图6所示的3个矩形,退出草图,点击拉伸——减运算,两次拉伸草图3,参数如图,形成图7所示的效果,注意第一次拉伸时选择下方的“保留轮廓”。在YZ面插入草图4,绘制图8所示的2个矩形,退出草图,点击拉伸——减运算,拉伸草图4,效果如图9。这两个草图中的矩形只要位置大体差不多即可。

       4、在YZ面插入草图5,绘制图10所示的曲线,可以随意一些,点击杆状扫掠对草图5扫掠,直径为3。效果如图11。

       5、在YZ面插入草图6,绘制图12所示的两个曲线,分别拉伸草图6的两个曲线(可将属性过滤器置为曲线,这样可以分别选择曲线),如图13,点击分割,基体为下方造型,分割面为下方曲面,造型分割为两部分,同理,将把手也分割成两部分,这个步骤的作用是为后面的设色做准备。

       6、在XY面插入草图7,绘制图15所示的圆,点击拉伸——加运算,拉伸草图7,如图16。点击拉伸,轮廓为图16的上圆面,拉伸距离为0.3,注意偏移选项为“收缩/扩张”偏距为-7。同理,再次拉伸,参数如图18,对边缘做圆角,如图19。

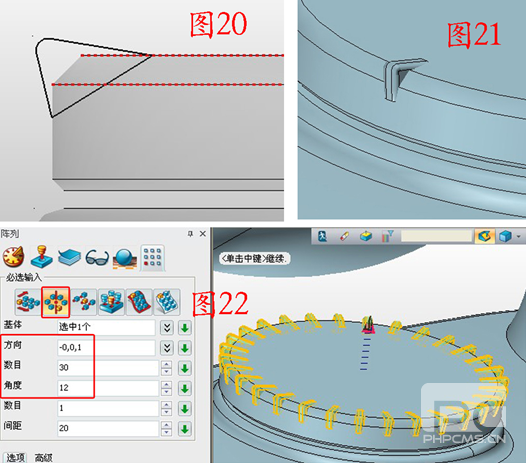

       7、在YZ面插入草图8,绘制图20所示的图形,点拉伸——基体,拉伸类型选择对称,轮廓为草图8,结束点为0.15,对边缘做圆角处理,圆角半径为0.18,如图21,点击阵列——圆形,基体为图21的拉伸体,方向为圆柱的轴心方向,数目为30,角度为12,如图22。

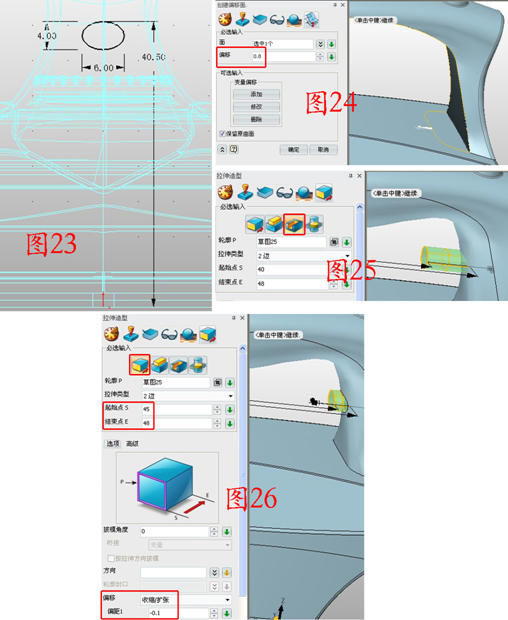

       8、在XZ面插入草图9,绘制图23所示的椭圆,参数如图23,点击曲面——面偏移,面选择图24所示的部分,偏移0.8,隐藏此偏移面。点击拉伸——减运算,轮廓为草图9,参数如图25,点击拉伸——基体,再次拉伸草图9,参数如图26,注意偏移和偏距的选择。

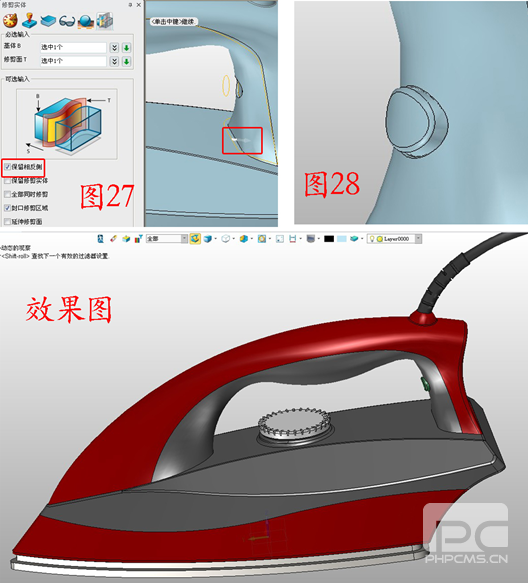

       9、显示出步骤8中隐藏的偏移曲面,点击修剪,基体为步骤8中的拉伸体,修剪面为偏移曲面,如图27,注意白色箭头指向为要保留的部分。对主体和孔的边缘做圆角处理,如图28,点击面属性,对造型的各个部分设色,效果图如下。

       至此,电熨斗各个零部件的三维CAD建模就完成了,结合电熨斗的外型主体曲面教程,3D设计初学者可以更快熟悉一个完整的三维CAD操作流程。如果在自学的过程中,有任何疑问,可以到中望3D专家培训栏目——跟奉老师学3D(https://www.zwsoft.cn/)提问题,奉老师会第一时间解答你的疑问,还有奉老师倾心编制的三维CAD教程,帮助你快速掌握3D设计。该图纸还能在微小网下载:http://tu.vx.com/1307/1141.html。
