巧用中望3D关联导入助力协同设计

经验技巧 2018-01-24 14:55:52 8067
返回

常常有企业会在产品设计过程中需要上下游协同设计。中望3D2018的“关联导入”能够记录导入的第三方数据的原始状态,并在第三方数据更新时识别哪些是变化的对象,从而更新变化对象,且对之前导入后所作的编辑保持不变。本次课程我们将运用这个功能来实现数据的关联,帮助大家更快速便捷的进行产品设计。

第一步:导入某软件绘制的模型文件,点击“文件”-“输入”,如图1所示。


 图1

第二步:选择需要导入的文件,点击“打开”,在出现的对话框里,勾选“关联导入”,点击“确定”,将第三方文件导入到中望3D中,如图2所示。


 图2

第三步:导入文件后保存为Z3格式的模型,如图3所示。


 图3

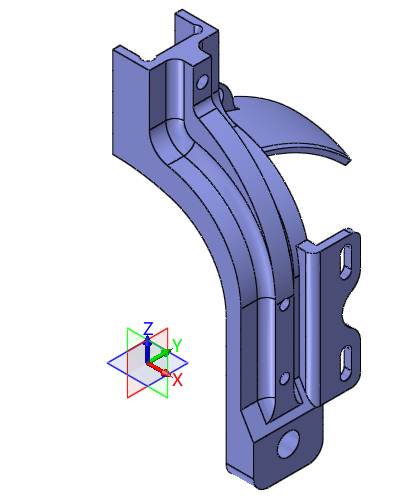

第四步:用某软件对原模型文件进行编辑修改,修改后的模型文件如图4所示。


 图4

第五步:打开第一次导入时保存的Z3文件,在管理器中点击右键,选择“更新”,可看到更新结果,如图5所示。


 图 5

第六步:如果在后期工作中,需要断开数据导入的关联性,可以采用“打断关联导入”,从而取消关联关系,独立进行后期的设计工作,如图6所示。


 图6

到此,“关联导入”的学习已完成。可以看出,中望3D新增功能之“关联导入”,能很好帮助企业上下游间的协同设计工作,同时可根据企业的实际情况进行相应的关联性处理,灵活高效。
