CAD中输入命令时有时需要在前面加一个"-",这是什么意思呢?

CAD为了适应二次开发程序调用以及操作的需要,很多命令都有了命令行模式和对话框模式这两种模式。在程序里面调用时,希望能连续操作而且不弹出任何其他的界面,大多采用命令行模式;对话框模式可以把重要选项一次显示出来,同时设置不同多个参数且操作较简单,绘图编辑时常使用这种模式。

下面简单看几个命令的两种模式有何区别?

1、填充

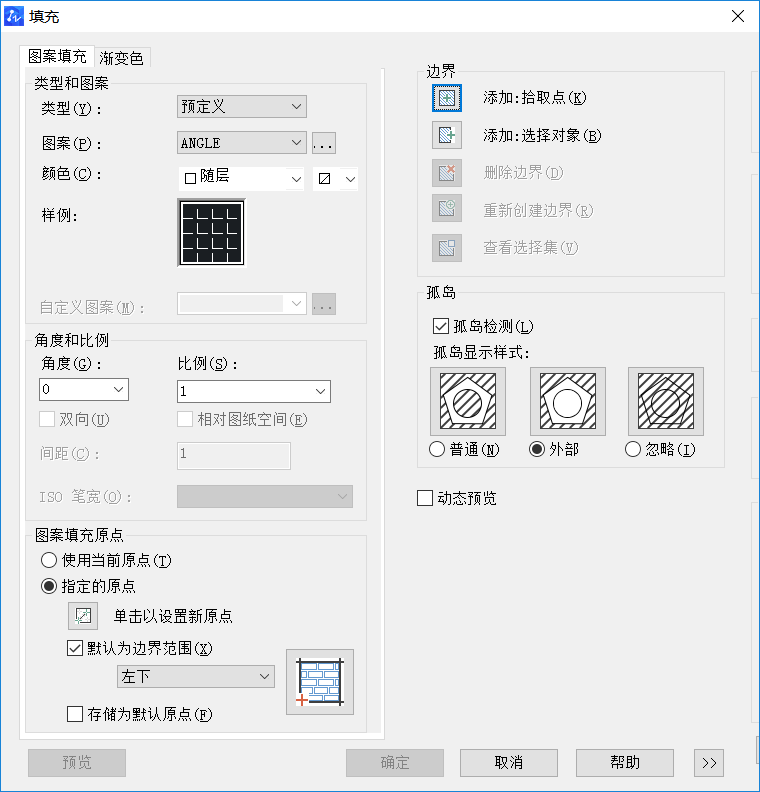

输入H或HATCH命令后回车,在弹出的填充对话框中可以设置比例、图案等参数,命令行则不会有命令选项,设置只能在对话框中进行:

CAD命令名前“-”符号含义

CAD命令名前“-”符号含义



输入-H回车则不出现显示命令面板或者对话框,命令行会有更多参数。输入参数关键字再回车执行不同的命令,如下图所示:

CAD命令名前“-”符号含义

2、标注样式

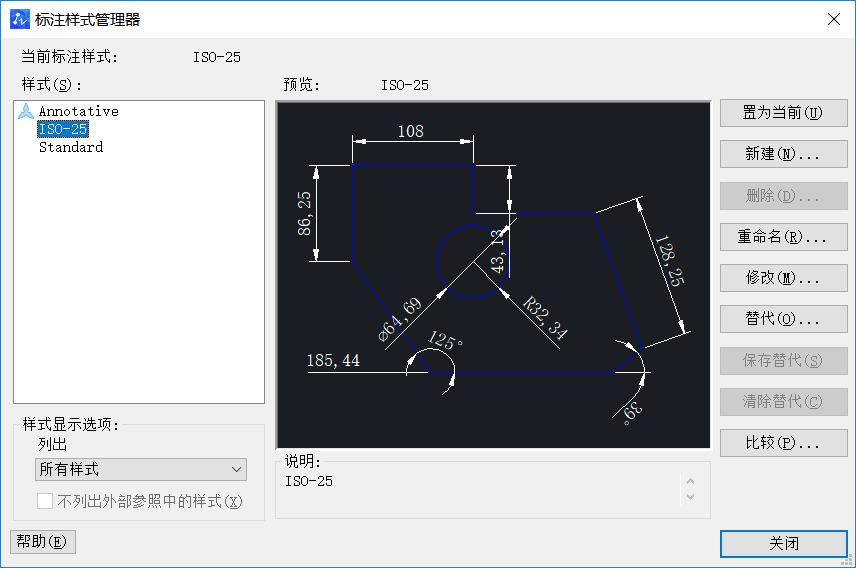

输入D或者DIMSTYLE后按回车键,弹出的【标注样式管理器】窗口中可以新建、修改、比较标注样式,如下图所示:

CAD命令名前“-”符号含义

CAD命令名前“-”符号含义



输入-DIMSTYLE按回车键后可以看到这些选项跟上述对话框有较大区别,如下图所示:

CAD命令名前“-”符号含义

所示选项跟上方对话框有较大差别,有些选项其实是对话框模式的补充,比如恢复选项中对应是菜单中的标注更新命令,会让已经被修改过的标注恢复到与标注样式一致的效果。
