CAD使用拉伸命令建立平移网格的实例

在CAD中,怎样才可以使用拉伸命令建立平移网格呢?今天我们以拉伸一个圆柱形为例子向大家更具体地介绍一下平移网格,具体如下:

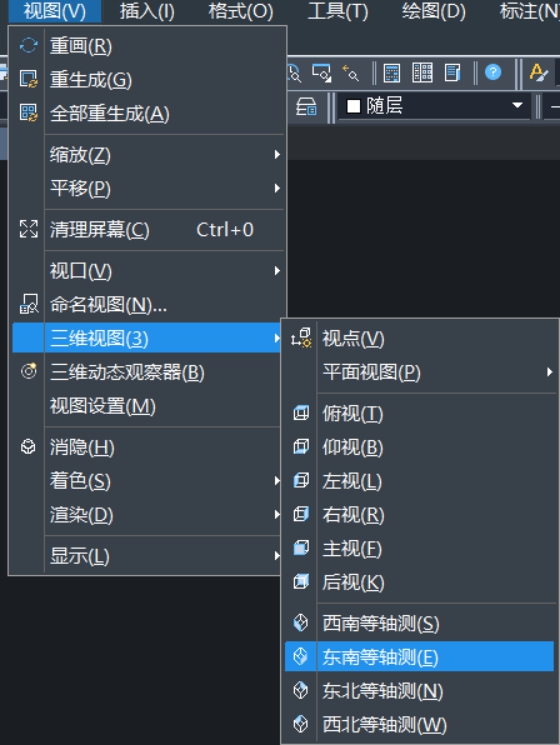

1.我们打开CAD软件,依次点击【视图】——【三维视图】——【东南等轴测】打开三维视图,再打开对象捕捉,如下图所示:

CAD使用拉伸命令建立平移网格的实例

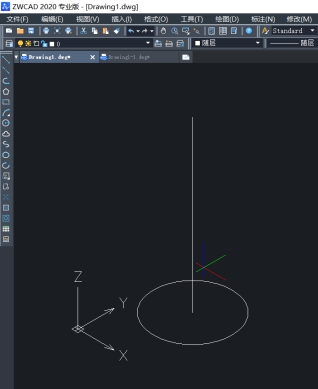

 2.接着画一个圆,然后在圆的圆心拉一条垂直于圆的直线,如下图所示:

CAD使用拉伸命令建立平移网格的实例

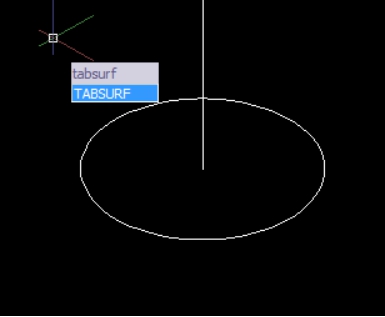

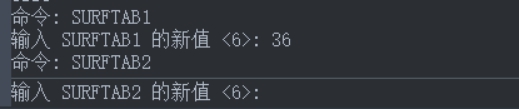

3.为了使网格更密,更反映拉伸的效果,我们调整网格密度,输入命令“surftab1”和“surftab2”。将网格密度调整为36,或者也可以调整其他更大的数,然后输入拉伸命令“tabsurf”。

CAD使用拉伸命令建立平移网格的实例



CAD使用拉伸命令建立平移网格的实例



CAD使用拉伸命令建立平移网格的实例

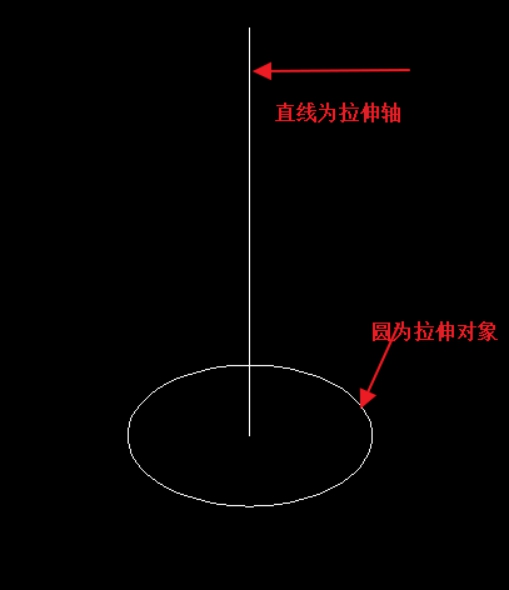

4.以圆为拉伸对象,直线为拉伸的方向矢量,拉伸对象,如下图所示:

CAD使用拉伸命令建立平移网格的实例

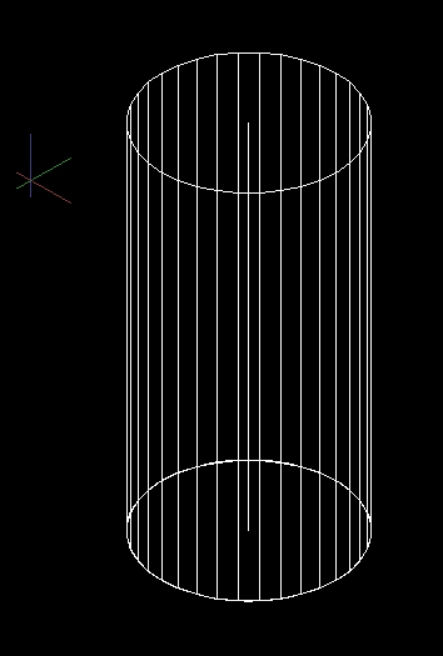

 5.完成后一个圆柱形就出来了,如下图所示:

CAD使用拉伸命令建立平移网格的实例



以上就是CAD中使用拉伸命令建立平移网格的实例,大家可以自己去实践操作一下。
