3D建模软件填充图案如何显示对应的线型
3D建模软件填充图案如何显示对应的线型
在3D建模软件制图中，填充图案不仅是美观装饰，更是传递材料属性、区分构件功能的重要语言。然而，默认状态下，填充图案的线型特性常常“失效”，无法像普通线段那样响应线型设置，这限制了我们在设计图纸中进行更精细和专业的表达。
本文将深入浅出地解析3D建模软件填充图案与线型的关联逻辑，并核心介绍通过修改 HPMAXLINES 系统变量这一关键命令，来强制激活填充图案的线型显示功能。掌握这一技能，您将能轻松实现诸如“虚线表示保温层”、“点划线表示中心线填充”等高级效果，极大提升图纸的可读性与专业性。
问题描述：

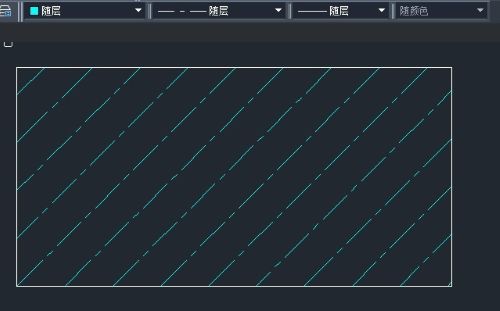

填充图案里不显示当前使用的线型，全部以连续直线显示，如下图：
原因分析：

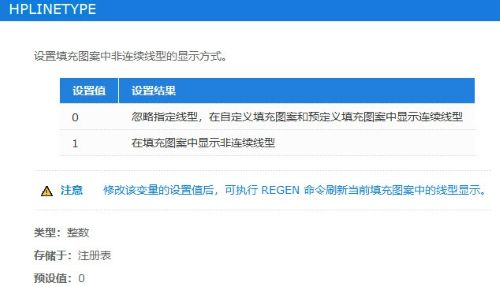

系统变量【HPLINETYPE】控制填充线段是否带线型。
步骤指引：
1.在命令栏输入【HPLINETYPE】，回车
2.命令栏提示
HPLINETYPE 的新值 <0>:
输入【1】，回车

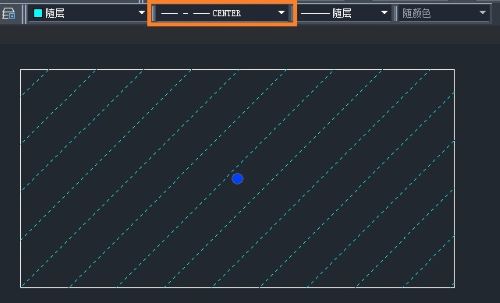

3.用【regen】，重生成图面。
以上就是本篇文章的全部内容，希望对你有所帮助！
