中望3D挑战全国三维CAD大赛之解题步骤

经验技巧 2014-08-15 15:47:53 4794
返回
       之前与大家享了使用中望3D对全国三维CAD大赛赛题零件的造型方法,这一篇我们来介绍下如何使用中望3D软件求体积、重心和参数计算。当然我的方法肯定不是唯一的方法,大家可以尝试用中望3D这款三维CAD软件试一试,也可以用其他的三维CAD软件来求解。希望高手们多多切磋交流。

       题目:

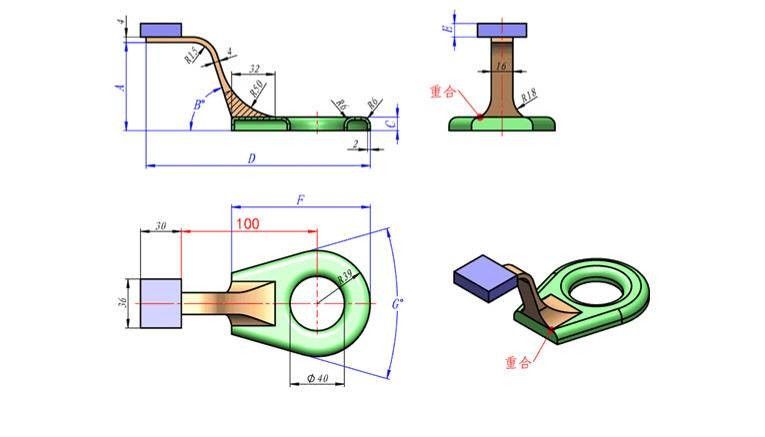

       7、参照下图构建立体模型,为便于描述其中的形态关系,用三种颜色表示。其中绿色部分是壁厚为2的等壁厚形体。请问:
       1、模型的体积是多少?
       2、假设模型按照前视图形态放置在水平平台上(即绿色区域的底部接触平台)。如果保障整个模型不倾倒,即整个模型的重心坐标在底面的投影落在绿色部分范围之内,红色尺寸所能达到的最大值是多少?



中望3D挑战全国三维CAD大赛之解题步骤

中望3D挑战全国三维CAD大赛之解题步骤

       打开上一步绘制的实体文件,选择【查询】-【质量特性】如图1所示。

中望3D挑战全国三维CAD大赛之解题步骤
图1

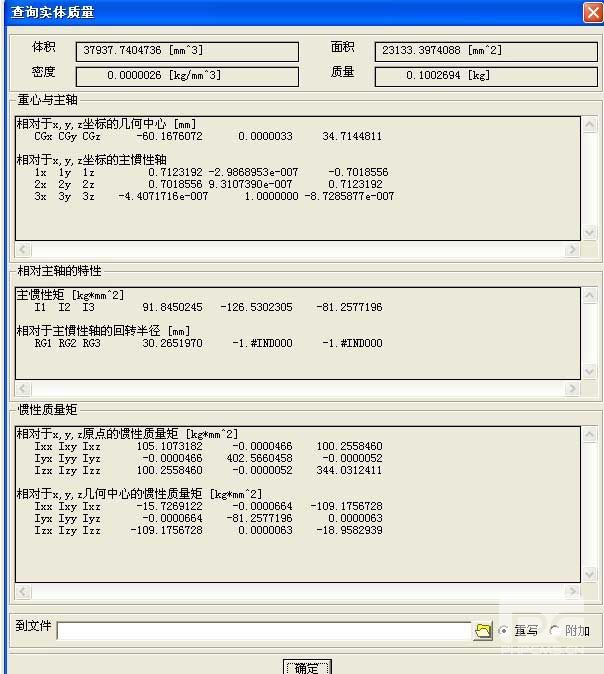

       选择实体,单击确定,弹出如图2所示对话框。查得实体体积为37937.7,与答案数值相差小于1%。实体绘制正确。题目1完成。

中望3D挑战全国三维CAD大赛之解题步骤
图2

       根据图2查得,当前零件重心坐标为中望3D挑战全国三维CAD大赛之解题步骤 ,根据图1-1得知坐标系原点到绿色部分最左端的距离为63。所以,只要重心落在X-63以内,零件均不会倾倒。

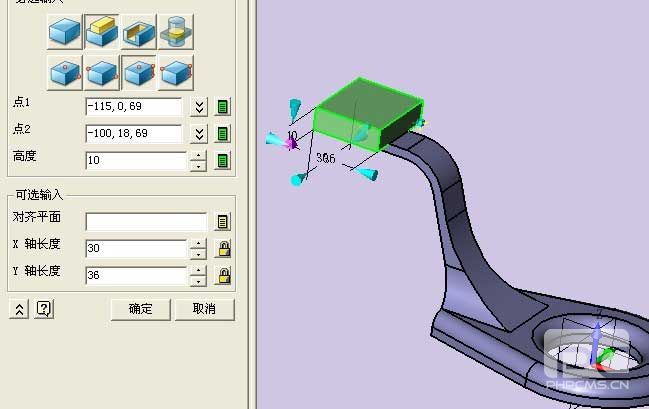

       在管理器上选择六面体功能单击右键选择【重定义】命令,重新编辑六面体。如图3所示

中望3D挑战全国三维CAD大赛之解题步骤
图3

       减小点1 的X轴数值,输入-125,如图4所示。

中望3D挑战全国三维CAD大赛之解题步骤
图4

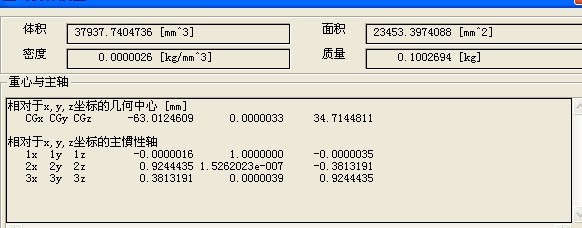

       再次计算重心,测得重心坐标已经在绿色部分外,但已经相差不大。

中望3D挑战全国三维CAD大赛之解题步骤
图5

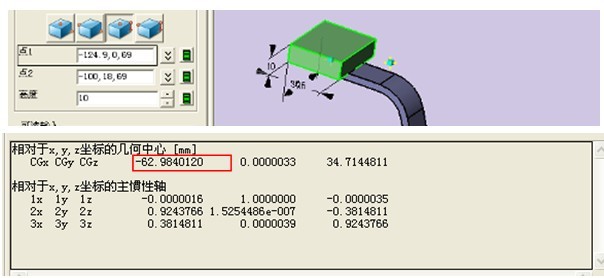

       依此方法继续调整六面体点1的X坐标,精确到一位小数。最后得出X-124.9为最优尺寸。如图6所示。

中望3D挑战全国三维CAD大赛之解题步骤
图6

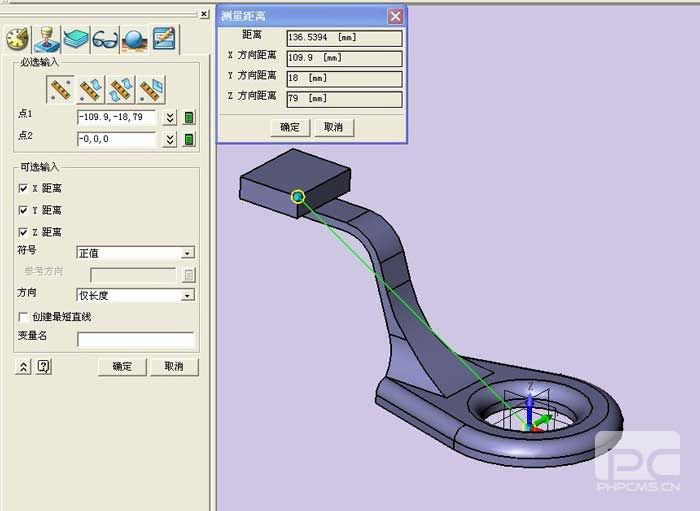

       使用【查询】-【距离】,在屏幕上单击鼠标右键,选择特征点,选择如图7所示两点,观察X方向距离为109.9,答案计算正确。题目2完成。

中望3D挑战全国三维CAD大赛之解题步骤
图7

       作为一款国产的三维CAD软件,中望3D软件还是非常不错的,高端软件能实现的功能,他一个也不少,而且很多建模思路都是和我们中国人的想法很接近,学习起来也非常容易。我个人就没有特别去学,中望软件拿来就非常上手,稍稍研究了些时日,越来越喜欢了。
