CAD里显示为实心的箭头打印出来为空心的解决方法
CAD里显示为实心的箭头打印出来为空心的解决方法
在CAD出图流程中，“显示”与“打印”结果不一致是一个典型问题，其中“实心箭头打印为空心”尤为常见。这一现象的本质是CAD对实体填充（Fill）对象的显示与输出控制逻辑不同。其核心原因通常围绕以下几点展开：① 系统变量FILLMODE的设置；② 打印机驱动程序的处理方式；③ 打印样式表（CTB/STB）的配置。 理解这三点，你不仅能解决箭头问题，还能举一反三处理其他类似填充图形的打印异常。本文将逐一进行深度解析。
问题描述：

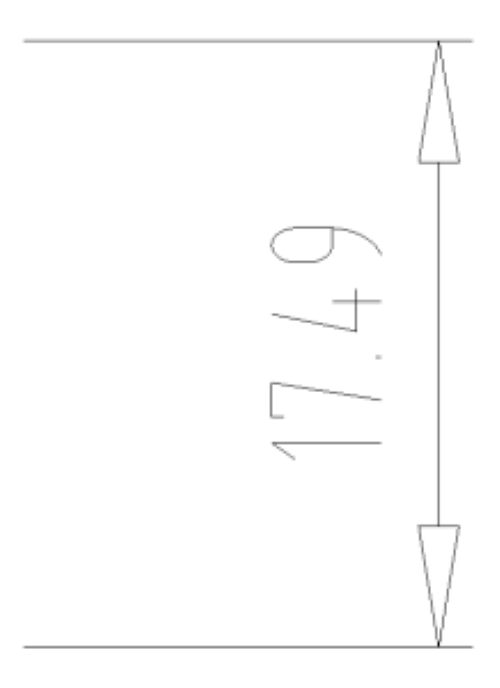

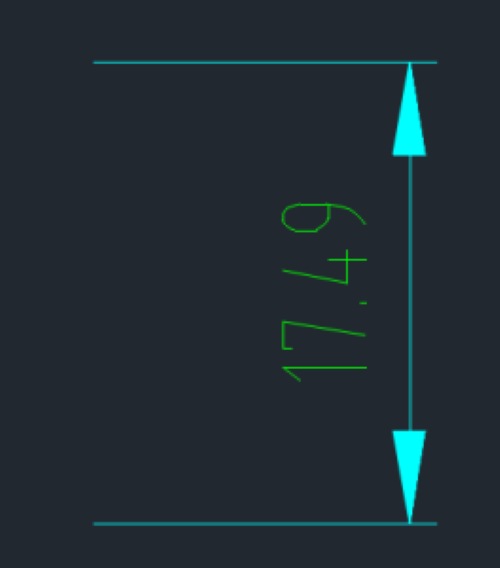

在CAD里显示为实心的箭头，打印出来为什么箭头变为空心？
原因分析：
打印参数里的着色打印选项被误设置成【几何消隐】，改成【按显示】即可。
解决方案：
1.点击菜单【文件-打印】（【ZWPLOT】命令）；

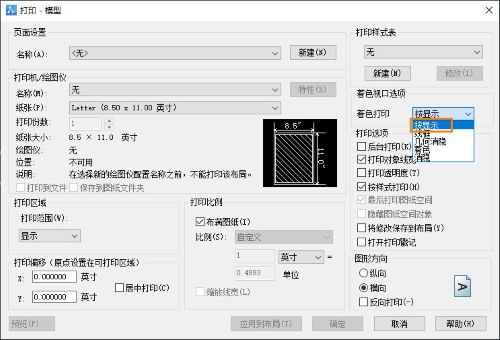

2.在打印设置对话框，把着色视口选项的【着色打印】，改为【按显示】；
3.重新打印即可正常显示。
以上就是本篇文章的全部内容，若想了解更多CAD有关内容可点击下方链接！
